Mini coater
0원
SKU : MC-HMV-2000

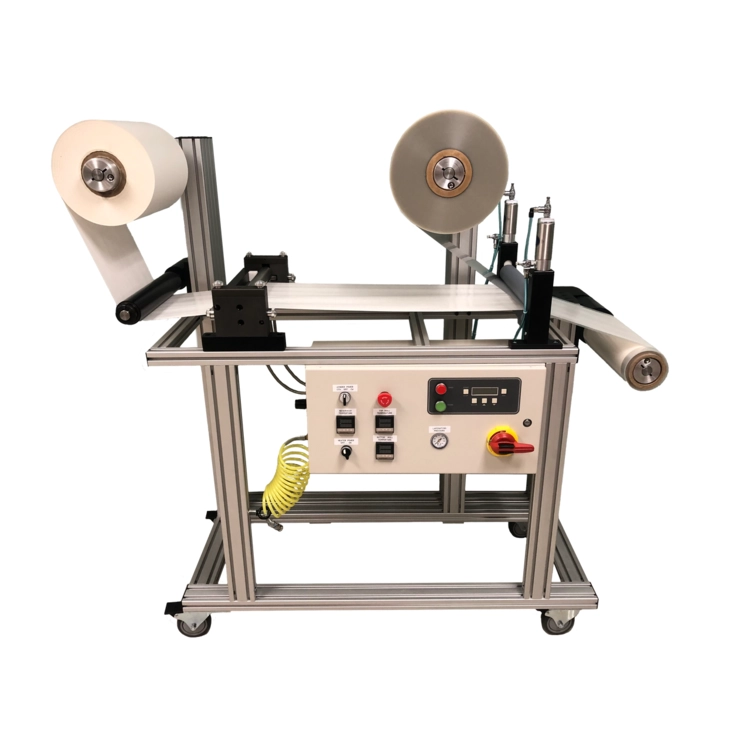

Mini-Coater는 소규모 기판에 핫멜트 코팅 및 라미네이션을 정확하고 균일하게 적용하기 위해 설계된 다용도의 컴팩트한 코팅 시스템입니다. 이 맞춤형 카트 기반 기계는 Unwinding Roll #1, Idler Roll, Hot Melt Coater, Unwinding Roll #2, Laminator 및 Rewind를 결합하여 포괄적인 코팅 및 라미네이팅 솔루션을 제공합니다. 미니 코터는 연구, 개발 및 소규모 배치 생산 환경의 소규모 코팅 및 라미네이팅 응용 분야에 이상적입니다. 정확하고 사용자 친화적인 디자인으로 다양한 기판과 코팅 재료에 대해 일관된 결과를 보장합니다.
구매평
Q&A
구매평
Q&A
Product Overview
- 생산 환경의 남용을 견딜 수 있는 견고한 구조
- 고정밀 연삭 처리된 303 스테인리스 코팅 바로 정확한 크로스 웹 코팅이 가능합니다
- 두 개의 디지털 필러 게이지 세트를 사용하여 기계의 간격을 빠르게 설정 가능합니다
- 저장소 용량: 최대 125mL
- 저장소는 최대 204°C(400°F)의 온도를 견딜 수 있습니다.
- 25g/m2~1,500g/m2 샘플을 생산할 수 있는 코팅 범위
- 가로 3인치(7cm)에서 세로 12인치(30cm)까지 길이에 제한 없이 샘플 제작 가능
- 500와트 가열봉은 저장소와 두 개의 코팅 막대에 가열 기능을 제공합니다.
- J형 열전대는 각 가열봉의 필수 부품입니다.
- 저장소 및 코팅 바 온도는 개별 디지털 PID 컨트롤러를 통해 정확하게 유지됩니다.
- 온도 컨트롤러, 발열체 및 전자 장치는 별도의 강철 케이스에 보관됩니다.
- 발열체는 개별 36"(1m) 스테인리스 아머 케이블로 컨트롤 박스에 연결됩니다.
- 컨트롤러는 ± 2°F(1°C)의 오차 범위 내에서 온도를 유지할 수 있습니다.
- 최소한의 부품 분해로 쉽게 청소 가능 *Unwind는 최대 직경 12인치(30cm) x 폭 12인치(30cm)의 롤 스톡을 고정할 수 있습니다.
- 강철 베이스 어셈블리가 코팅 헤드와 언와인드 스탠드를 단단히 지지합니다.
- 조정 가능한 테프론 사이드 댐으로 1/2" ~ 12" 폭의 코팅 제어가 가능합니다.
- 상단 및 하단 라미네이터 롤은 직경 2"(5cm), 표면 너비 24"(61cm)입니다.
- 상단 및 하단 라미네이터 롤은 강철 코어로 되어 있으며 80 듀로미터 실리콘 고무로 덮여 있습니다.
- 하단 라미네이터 롤은 구동되며 상단 롤은 무동입니다.
- 압축 공기 필요 - 최대 압력 90 PSI(6 bar)
- 다양한 수준의 라미네이팅 압력에 맞게 공기 압력을 조절할 수 있습니다.
- 라미네이팅 압력(LP)은 다음 공식을 사용하여 대략적으로 계산할 수 있습니다 LP = (3.4 x 라인 압력) / 샘플 너비
- 두 라미네이터 실린더 모두에 유량 제어 기능이 포함되어 있어 원활하고 안전하게 작동할 수 있습니다.
- 적절한 보호 장치와 비상 정지 스위치를 포함한 안전 기능
- 라미네이션 길이 측정 가능
- 속도, 측정 단위 및 조그(jog) 기능을 제어하는 디지털 컨트롤
- 가변 속도 모터로 1.0-12.5fpm(30-375cm/m)의 라미네이팅 속도를 조절할 수 있습니다.
- 표준 입력 전압 - 120VAC/1상/20A 차단기 또는 240VAC/1상/15A 차단기
Key Features
Unwinding Roll #1:
- 쉬운 접근과 작동을 위한 캔틸레버식 디자인
- 3인치 코어의 공압식 샤프트, 최대 너비 13인치 웹 수용 가능
- Unwind에는 25 파운드의 자기 제동 모듈이 포함되어 있어 정밀한 장력 제어가 가능
- 기판 용량: 3인치 코어, 최대 13인치 웹 너비, 최대 9인치 외경
- 최적화된 공간 활용 그리고 이동성을 위해 맞춤형 카트에 코터가 통합되었습니다.
Idler Roll:
- 핫멜트 코팅 닙으로 이어지는 효율적인 기판을 위한 캔틸레버 설계
- 정확한 정렬과 코팅 적용을 위해 높이를 조절할 수 있습니다.
- 원활한 코팅을 위해 광택 처리된 알루미늄 롤러: 외경 3인치, 폭 13인치
Hot Melt Coater:
- 폭 13인치 웹 기판 및 12인치 코팅을 위해 설계된 UC-200 코팅 헤드를 활용
- 메인 컨트롤 케비닛에 히팅 컨트롤 시스템이 포함되어 있습니다.
- 작동 중 안정성과 견고성을 위해 프레임 레일(Frame rail)이 장착되어 있습니다.
- 표준 유닛인 UC-200과 유사한 운영 사양을 제공합니다.
Unwinding Roll #2:
- 쉬운 접근과 설치를 위한 캔틸레버식 디자인
- 3인치 코어의 공압식 샤프트, 최대 너비 13인치 웹 수용 가능
- Unwind에는 25 파운드의 자기 제동 모듈이 포함되어 있어 정밀한 장력 제어가 가능
- 기판 용량: 3인치 코어, 최대 13인치 웹 너비, 최대 9인치 외경
- 최적화된 공간 활용 그리고 이동성을 위해 맞춤형 카트에 코터가 통합되었습니다.
Laminator:
- 13인치 와이드 웹 기판용으로 설계된 표준 LL-100 벤치탑 라미네이터 기반
- 다양한 라미네이팅 응용 분야를 위한 실온 라미네이터
- 일관된 라미네이션을 위해 경도가 80인 2인치 실리콘 고무로 덮인 소재로 제작된 상단 및 하단 롤
- 라미네이션 속도를 유연하게 제어할 수 있는 독립적인 가변 속도 모터
- 속도 범위: 1.0 - 12.5fpm(30 - 375cm/m)
- 메인 컨트롤 캐비닛에 통합된 라미네이터 컨트롤 장치
- 작동 중 안정성과 견고성을 위해 프레임 레일(Frame rail)이 장착되어 있습니다.
Rewind:
- 쉽게 접근하고 와인딩 작업을 할 수 있는 캔틸레버식 디자인
- 3인치 코어의 공압식 샤프트, 최대 너비 13인치 웹 수용 가능
- Rewind에는 정밀한 장력 제어를 위한 가변 힘, 25파운드, 자기 클러칭 모듈이 포함되어 있습니다.
- Rewind 과정을 유연하게 제어하기 위한 독립적인 고정 속도 모터
- Rewind는 접근 용이성과 효율적인 와인딩을 위해 라미네이팅 닙(nip) 바로 뒤에 위치
- 라미네이터 닙(nip)의 다양한 와인딩 각도를 수용할 수 있도록 높이 조절 가능
Customized Cart:
- 쉽게 이동하고 위치를 잡을 수 있도록 잠금 회전 바퀴가 장착된 카트
- 프레임 레일은 최적의 배치를 위해 다양한 구성 요소를 위치시키는 유연성을 제공합니다.
- 길이 48인치 x 깊이 32인치 x 높이 57인치를 초과하지 않는 컴팩트한 크기로 공간 효율성 보장
- 전기 및 공압을 포함하여 필요한 모든 제어 장치를 수용하도록 설계된 맞춤형 컨트롤 캐비닛
Specifications
- Height: 57" (145 cm)
- Width: 48" (122 cm)
- Depth: 32" (82 cm)
