SKU : HL-200

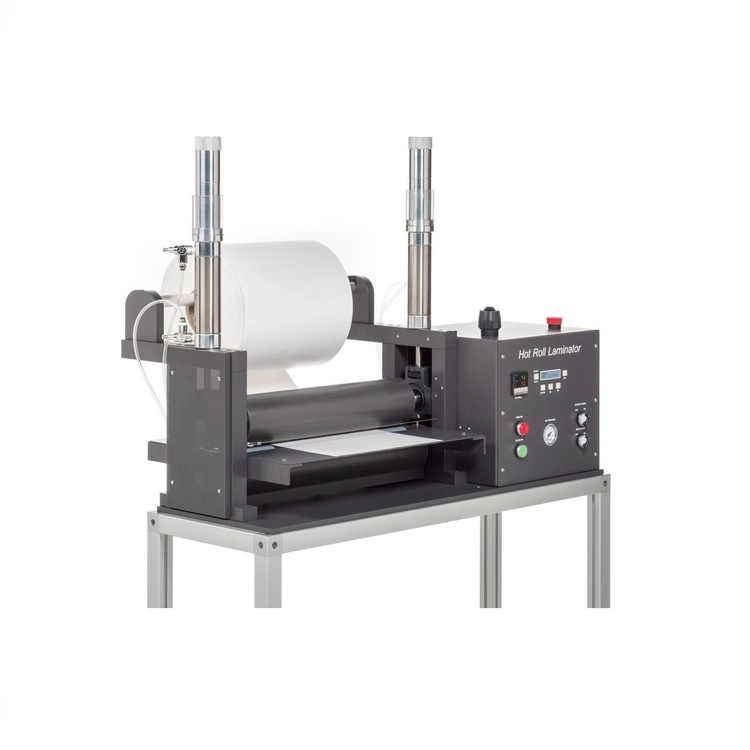

실험실 벤치탑에 놓기에 충분히 작지만 생산에 충분히 내구성이 뛰어난 Hot Roll Laminator는 테스트나 소규모 생산에 적합한 핫 라미네이트 제품 샘플을 일관되게 재현할 수 있습니다. 유연한 제어 기능을 갖춘 Hot Roll Laminator는 종이, 필름, 호일 및 기타 여러 소재를 포함한 광범위한 소재를 라미네이트할 수 있습니다. 가열 라미네이팅 시스템은 매우 다재다능하게 설계되었으며 다양한 변형에 맞게 수정할 수 있습니다.
Product Overview
Voltage & Heating
HL-200은 다양한 전압 및 가열 구성으로 제작되어 정확한 요구 사항에 맞출 수 있습니다. 일반적으로 이 장치는 가열된 강철 또는 알루미늄 상단 롤과 가열되지 않은 고무 하단 롤로 제작됩니다. 비전형적인 구성으로는 하단 롤에 가열을 하고 상단 롤에 비가열을 하는 설정이 포함됩니다. 또한 상단 및 하단 롤을 모두 가열하는 이중 가열 옵션(듀얼 히트)도 가능합니다. 듀얼 히트 옵션은 두껍거나 열 전달이 잘 되지 않는 기판에 특히 유용합니다.
TOP ROLL
HL-200의 상단 롤은 4가지 다른 롤 스타일로 구성할 수 있습니다. 처음 세 가지 선택은 가열 또는 비가열 버전으로 설정할 수 있습니다. 네 번째 선택은 비가열 버전만 가능합니다. 상단 롤에 대해 다음 유형 중 하나를 선택하세요.
- 알루미늄: 광택 처리된 표면, 하드 코팅 양극 처리, 청소 용이성을 위한 테프론 밀봉
- 강철: 크롬 도금 마감, 8 RMS 광택으로 연마
- 열전도성 고무: 알루미늄 코어, 1/8인치(3.1mm) 두께의 80 듀로미터, 열전도성 실리콘 고무(400°F / 204°C)로 감쌈
- 80 듀로미터 실리콘 고무: 80 듀로미터 실리콘 고무로 3/8인치(9.5mm) 두께의 랩이 있는 알루미늄 코어
BOTTOM ROLL
HL-200의 하단 롤은 4가지 다른 롤 스타일로 구성할 수 있습니다. 처음 세 가지 선택은 가열 또는 비가열 버전으로 설정할 수 있습니다. 네 번째 선택은 비가열 버전만 가능합니다. 하단 롤에 대해 다음 유형 중 하나를 선택하세요.
- 알루미늄: 광택 처리된 표면, 하드 코팅 양극 처리, 청소 용이성을 위한 테프론 밀봉
- 강철: 크롬 도금 마감, 8 RMS 광택으로 연마
- 열전도성 고무: 알루미늄 코어, 1/8인치(3.1mm) 두께의 80 듀로미터, 열전도성 실리콘 고무(400°F / 204°C)로 감쌈
- 80 듀로미터 실리콘 고무: 80 듀로미터 실리콘 고무로 3/8인치(9.5mm) 두께의 랩이 있는 알루미늄 코어
PISTON
HL-200에는 두 가지 피스톤 유형이 있습니다. 표준 피스톤 유형은 2인치(51mm) 직경의 실린더를 사용하며 실험실의 거의 모든 유형의 적층에 적합한 선택입니다. 훨씬 강력한 라미네이션을 원한다면, 표준 피스톤 유형의 네 배 강도에 해당하는 압력을 제공하는 대형 피스톤 유형을 선택하실 수 있습니다. 대형 피스톤은 추가된 강도를 위해 4인치(102mm) 직경 실린더를 사용합니다. 각 피스톤 유형에는 닙 포인트(nip point)의 간격을 조정할 수 있는 갭 조정기가 제공될 수 있습니다. 갭 조정기는 필수는 아니지만, 고무나 폼 제품과 같은 두꺼운 기재 또는 일반적인 필름, 호일 및 종이 이상의 두께를 가진 단단한 재료로 작업할 때 매우 유용할 수 있습니다. 이 갭 조정기는 단순한 장치로, "일반적인" 조절을 위해 사용되며 "마이크로미터" 수준의 정밀 조정과는 다릅니다.
Accessories
편의성과 더 나은 제어를 위해 HL-200에 다음 옵션 액세서리 중 하나 또는 전부를 추가하세요.
- 브레이크 언와인드: 이 장치는 표준 단순 1인치 파이프 언윈드 샤프트를 3인치 코어 언윈드 샤프트로 교체합니다. 단단한 3인치 직경 코어 샤프트에는 스프링로드된 코어 잠금 메커니즘과 수동으로 조절 가능한 마찰 브레이크가 포함되어 있습니다. 이는 언윈드 하부재에 저항을 추가하여 원단이 언롤되는 것을 조절합니다.
- 스퍼 기어: 표준 설정에서 상단 롤은 원단과 하부 롤과의 접촉과 압력으로 인해 회전합니다. 특정 재료 선택의 경우, 이러한 시나리오는 상단 원단이 하부 원단과 약간의 슬리핑을 허용합니다. 상하 스퍼 기어를 추가하면 상단 롤이 하부 롤과 정확히 동일한 회전 속도로 회전하도록 보장합니다. 스퍼 기어는 두 개의 원단을 정밀하게 정렬하여 보다 정확한 샘플을 만들도록 돕습니다.
- 베어링 업그레이드: 업그레이드된 베어링은 더 넓게 설계되어 이 공간에 딱 맞게 들어 맞추어 좌우로의 움직임을 거의 제거합니다. 이 업그레이드는 정밀한 라미네이션을 필요로 하는 응용 프로그램에 특히 유리하며, 우수한 추적 정확도를 제공합니다. 이 간단하면서도 효과적인 솔루션으로 라미네이션 공정을 향상시켜 매번 보다 부드럽고 정확한 마무리를 보장합니다.
- 풋 페달: 시스템에 발 페달을 추가하여 안전하고 편리하게 사용할 수 있습니다. 종종 매끄럽고 거품과 주름이 없는 라미네이션을 만드는 것이 약간의 어려운 과정일 수 있습니다. 라미네이터의 움직임을 시작하고 중지하는 데 발 페달이 매우 유용하며, 양 손을 해방하여 보다 정확한 라미네이션을 만드는 데 도움을 줍니다.
- 고온 변경: 이 옵션으로 HL-200은 더 높은 와트 수의 가열 요소를 사용하여 제작됩니다. 해당 액세서리는 프레임과 베어링의 접촉 지점을 업그레이드하여 증가된 열 범위를 처리합니다. 이 변경으로 HL-200은 표준 유닛의 400°F(204°C) 이상의 온도에 가열할 수 있으며, 이 한계를 700°F(371°C)까지 높일 수 있습니다. 다만 안전 상의 이유로, 이 추가된 수정이 있는 HL-200은 고온에서 장기간 작동하지 않아야 합니다.
- 표준 카트: 표준 카트는 핫 라미네이터와 함께 편리하고 이동 가능한 액세서리로, 다양한 산업 혹은 실험실 환경에서 유용합니다. 내구성 있는 80/20 재료로 제작된 이 이동 가능한 카트는 핫 라미네이터를 안전하게 보관할 수 있는 실용적인 플랫폼 역할을 합니다. 카트의 디자인은 작업 공간 내에서 핫 라미네이터를 쉽게 이동시킬 수 있도록 하여 사용자가 유연하고 효율적으로 작업할 수 있게 합니다. 튼튼한 구조와 이동성 기능으로 인해 표준 카트는 핫 라미네이터의 전반적인 기능성을 향상시키며, 다양한 산업적 혹은 실험실 설정에서 가치 있는 액세서리가 됩니다.
표준 사양
- 생산 환경의 혹사를 견딜 수 있는 견고한 구조
- 최대 18인치(45cm) 너비의 무제한 길이의 적층 샘플 생산
- 가변속도 모터는 다음과 같은 적층 속도를 허용합니다.
- 2 – 300 IPM, 2-12 IPM에서 0.1 IPM 단위로 증가, 12-200 IPM에서 0.5 IPM 증가
- 5 – 750 CPM, 5-30CIPM에서 0.25 CPM 단위로 증가, 30-750 CPM에서 1.25 CPM 증가
- 상하 롤의 지름은 4" (10 cm)이며, 폭은 18 1/2" (47 cm)입니다. [+/-0.001" (+/-0.025mm) 지름 허용 오차]
- 상단 롤은 1500 와트 가열 막대를 통해 전체 폭에 걸쳐 가열됩니다.
- 최대 400°F(204°C)의 온도 유지 가능
- J형 열전대는 가열봉의 필수 부품입니다
- 폭 전체에 열을 보다 균등하게 분배하기 위해 35-30-35 가열 프로필로 설계된 가열 막대
- 롤 온도는 디지털 PID 컨트롤러에 의해 정확하게 유지됩니다.
- 컨트롤러는 ± 2°F (1°C)의 허용 오차 내에서 온도를 유지할 수 있습니다.
- 상단 롤 재료 선택: 알루미늄, 테프론 코팅된 하드 코트 애노다이즈드, 크롬 도금된 강철, 8 RMS 정밀 연삭.
- 하단 롤 재료는 알루미늄이며, 80듀로머 실리콘 고무로 덮여 있습니다..
- 하단 롤은 구동되고, 상단 롤은 비활성 상태입니다.
- 개선된 스테퍼 모터 기술을 갖춘 디지털 속도 제어
- 압축 공기 필요 - 최대 압력 90 PSI(6bar)
- 공기압은 다양한 라미네이팅 압력 수준에 맞게 조절 가능합니다.
- 표준 2" 피스톤을 사용한 경우, 라미네이션 압력 (LP)은 다음 공식을 사용하여 추정할 수 있습니다: LP = (6.28 x 라인 압력) / 샘플 너비
- 4" 피스톤을 사용한 경우, 라미네이션 압력 (LP)은 다음 공식을 사용하여 추정할 수 있습니다: LP = (25.12 x 라인 압력) / 샘플 너비
- 라미네이터 실린더에 플로우 컨트롤이 포함되어 부드럽고 안전한 작동이 가능합니다.
- 언윈드 스탠드는 최대 12" (30 cm) 지름, 18" (45 cm) 폭의 롤 재고를 보관할 수 있습니다.
- 라미네이션의 길이를 측정할 수 있습니다.
- 속도, 측정 단위 및 JOG 기능을 제어할 수 있는 디지털 컨트롤이 있습니다.
- 작동 온도 범위: 32 – 122 °F (0-50°C).
부속품
- 갭 조정기
- 마찰 브레이크가 있는 3인치 코어 척
- 듀얼 언와인드
- 수동 와인드업 스테이션
- 릴리스 페이퍼(롤)
- 폴리에스터(롤)
옵션
- 입력 전압 - 220VAC(50/60Hz)
- 역전열(바닥 롤만 가열)
- 듀얼 히트(상하 롤 모두 가열)
- 열전도성 고무로 덮인 롤
- 상하 롤 모두 다양한 대체 재료 또는 마무리 선택 가능
- 최대 700°F(371°C)까지의 더 높은 온도 범위
- 요청에 따라 맞춤형 수정 가능
- PSTC 및 TLMI 테스트 매뉴얼 및 비디오
Specification
- Height: 30" (76 cm)
- Width: 39" (99 cm)
- Depth: 20" (51 cm)
- Weight: Aluminum roll 160 lbs (73 Kg) and Steel roll 185 lbs (84 Kg)
