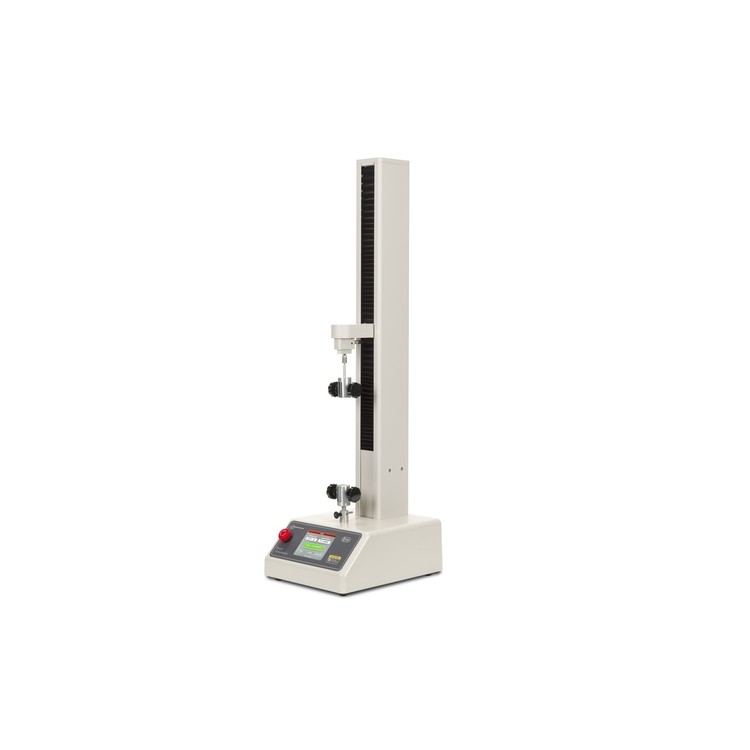

Product Overview
Machine Details
- 견고한 구조로 제작되어 생산 환경의 거친 사용에도 견딜 수 있음
- 디지털 속도 및 거리 제어 기능 제공
- 최대 시험 거리: 32인치(820mm) (그립 길이 제외)
- 중심선에서 기둥 면까지의 거리(Throat distance): 3.5인치(89mm)
- 복귀 위치 정확도: 시험 사이클당 ±0.005인치(0.125mm)
- 그립은 포함되지 않으며, 옵션으로 별도 구매 가능
- 속도 선택 범위: 0.1 ~ 25 ipm (0.1 ipm 단위 조절) 또는 0.25 ~ 62.5 cpm (0.25 cpm 단위 조절)
- 최대 200파운드(90kg)의 인장 하중 가능
- 로드셀 1개 포함 (선택 가능한 용량: 5, 10, 20, 50, 100 또는 200 lb)
- 측정정확도: ± 0.1% of load cell range
- 작동 온도 범위 0° - 70°C(32° - 150°F)
- 통합 터치 디스플레이로 독립적으로 작동 가능
- EZ Data 소프트웨어로 보다 완벽한 데이터 관리 가능
- 5.7인치 터치스크린 디스플레이
Data Acquisition System
- ChemInstruments 전자식 데이터 수집 시스템은 최신 마이크로프로세서로 제어되는 첨단 하중 측정 장치로, 뛰어난 정밀도와 사용의 편리함을 동시에 제공합니다.
이 시스템은 테스트 동작을 제어하면서 로드셀로부터 힘을 측정하고, 이를 디지털로 실시간 표시하며 동시에 메모리에 데이터를 저장합니다. - 400Hz의 샘플링 속도로 데이터를 수집하며, 각 데이터 포인트는 8개의 샘플을 평균 내어 저장됩니다.(20ms마다 1개의 데이터 포인트가 생성)
- 테스트가 완료되면, 모든 측정된 힘 값을 그래프로 시각화하여 표시
- 테스트 직후, 평균값, 최대값, 최소값을 즉시 화면에 표시
- USB 연결을 통해 PC로 데이터 전송 가능, EZ Data 소프트웨어와 연동하여 효율적인 데이터 관리 지원
- 측정 단위는 그램(g), 킬로그램(kg), 온스(oz), 파운드(lb), 뉴턴(N) 중 선택 가능
EZ-Data
- EZ 데이터 관리 소프트웨어와 연동하면 원격 설정, 작동 제어, 고급 데이터 수집이 모두 가능합니다. 이 애플리케이션은 외부 PC가 필요합니다.
Calibration Service
- 이 장비에는 교정 서비스가 제공됩니다. 자세한 내용은 당사에 문의하세요.
Accessories
Essential:
- Standard Grips
- Pneumatic Grips
Fixtures:
- 90° peel fixture
- 180°peel fixture
- Loop Tack Fixture
- Unwind Fixture
Non-Essential:
- EZ-Data 관리 소프트웨어
- 다양한 테스트 패널 크기와 재료
- 다양한 크기의 시료 테이프 절단기
- 테스트 패널 홀더
Options
- Load cell 추가 가능: 5, 10, 20, 50, 100 and 200 Lbs
- PSTC 및 TLMI 테스트 메뉴얼
Specifications
- Height: 47" (119 cm)
- Width: 13" (33 cm)
- Depth: 16" (41 cm)
- Weight: 61.5 lbs (28 Kg)
Methods
이 장치가 수행할 수 있는 가장 널리 사용되는 테스트 방법 중 일부는 다음과 같습니다.
- PSTC: 31, 39
- ASTM: D 882, D 903, D 928, D 1004, D 3330, D 3759, and many more
- TLMI: L-1A1, II-E, III-A, T 494OM
- AFERA: 4004, 4005
